Модель: 2DM2280
Мінімальне замовлення: 1 шт.
Упаковка: дерев'яна коробка
Країна виробник: Шеньчжень, Китай
Мінімальне замовлення: 1 шт.
Упаковка: дерев'яна коробка
Країна виробник: Шеньчжень, Китай

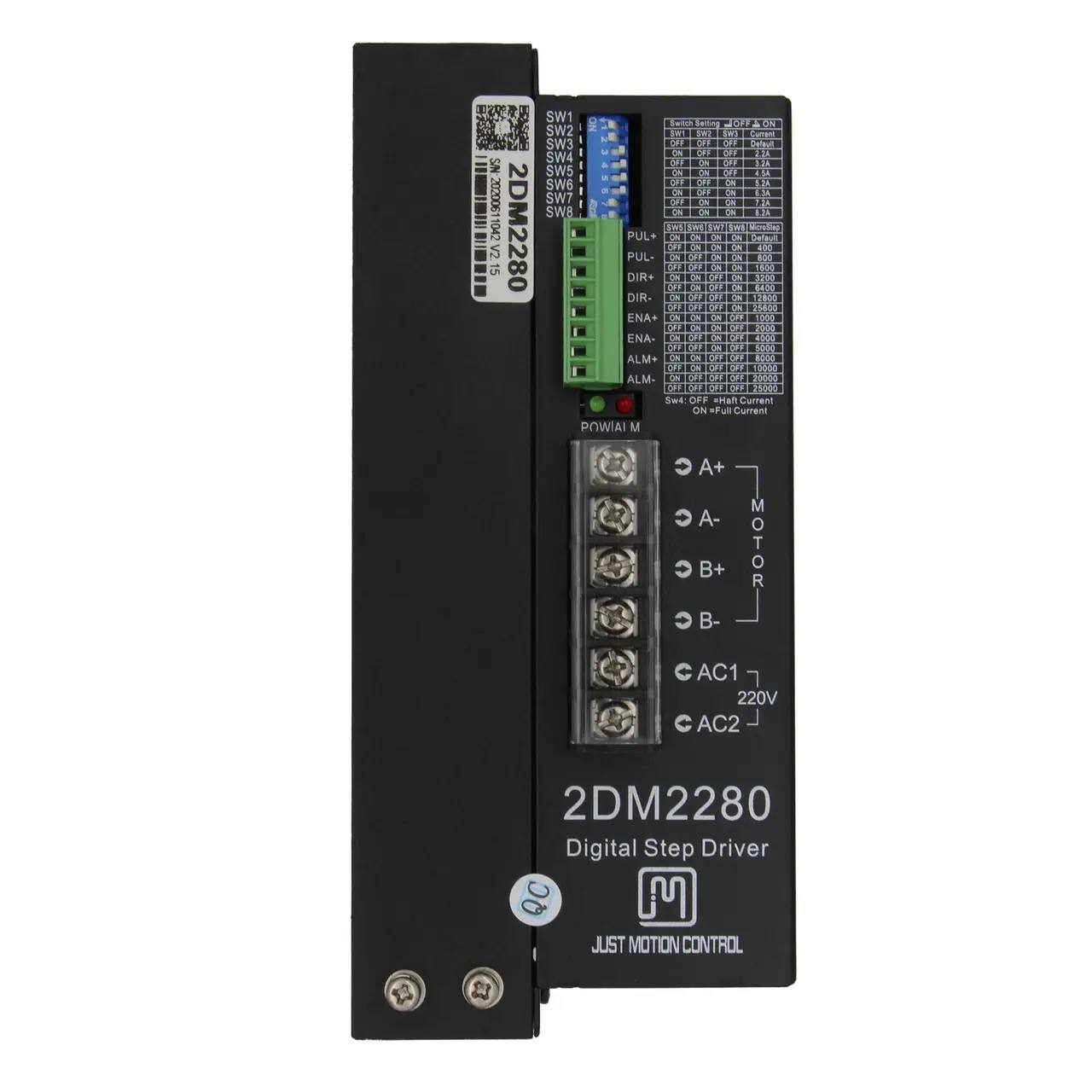

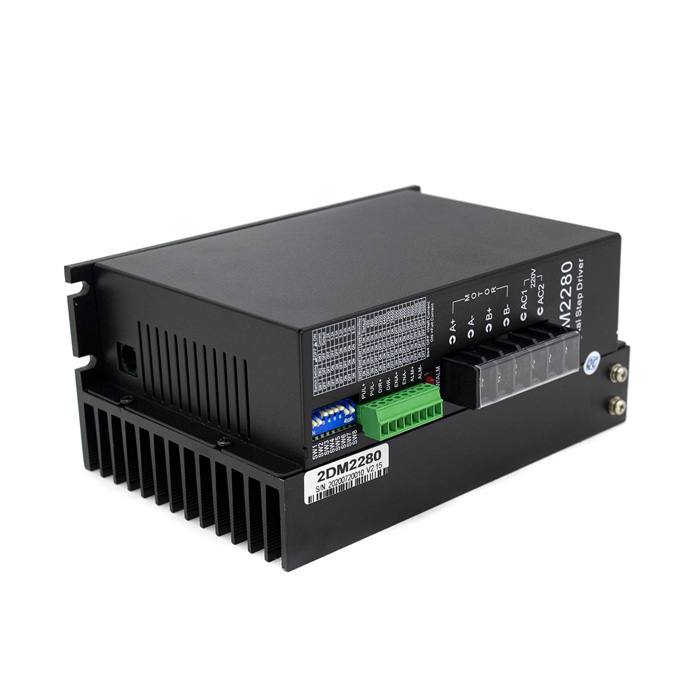

2DM2280 цифровий привід крокового двигуна, що використовує новітню 32-бітну технологію управління DSP, користувач може встановити будь-який діапазон мікрокроку в межах номінального струму, завдяки вбудованим мікротехнологіям, робота драйвера 2DM2280 значно покращена та зменшений шум при розподілі кроку. Інтегровано функцію автоматичного налаштування внутрішніх параметрів, а також можна налаштувати оптимальні робочі параметри автоматично для різних двигунів, щоб максимізувати продуктивність.
- Опис
- Характеристики
2-фазний кроковий драйвер AC80V-240V
Нова 32-бітна технологія DSP
Оптично ізольовані входи диференціального сигналу (26LS32)
Дуже низький рівень шуму та вібрації
Захист від короткого замикання на виході
Вбудований вентилятор
| Вихідні налаштування струму | ||||
| DIP – Перемикач | Струм (A) | |||
| SW1 | SW2 | SW3 | PEAK | AVE |
| 0 | 0 | 0 | за замовчуванням | |
| 0 | 0 | 0 | 2.2A | 1.6A |
| 1 | 0 | 0 | 3.2A | 2.3A |
| 0 | 1 | 0 | 4.2A | 3.2A |
| 1 | 1 | 0 | 5.2A | 3.7A |
| 0 | 0 | 1 | 6.3A | 4.4A |
| 1 | 0 | 1 | 7.2A | 5.2A |
| 0 | 1 | 1 | 8.2A | 5.9A |
ON:1 OFF:0
| Налаштування мікрокроку | |||||
| DIP – Перемикач | Крок/обіг | ||||
| SW5 | SW6 | SW7 | SW8 | ||
| 1 | 1 | 1 | 1 | 400 | |
| 0 | 1 | 1 | 1 | 800 | |
| 1 | 0 | 1 | 1 | 1600 | |
| 0 | 0 | 1 | 1 | 3200 | |
| 1 | 1 | 0 | 1 | 6400 | |
| 0 | 1 | 0 | 1 | 12800 | |
| 1 | 0 | 0 | 1 | 25600 | |
| 0 | 0 | 0 | 1 | 51200 | |
| 1 | 1 | 1 | 0 | 1000 | |
| 0 | 1 | 1 | 0 | 2000 | |
| 1 | 0 | 1 | 0 | 4000 | |
| 0 | 0 | 1 | 0 | 5000 | |
| 1 | 1 | 0 | 0 | 8000 | |
| 0 | 1 | 0 | 0 | 10000 | |
| 1 | 0 | 0 | 0 | 20000 | |
| 0 | 0 | 0 | 0 | 25000 | |
ON:1 OFF:0
