Модель: 2DM860H
Мінімальне замовлення: 1 комплект
Упаковка: картон
Країна виробник: Шеньчжень, Китай
Мінімальне замовлення: 1 комплект
Упаковка: картон
Країна виробник: Шеньчжень, Китай

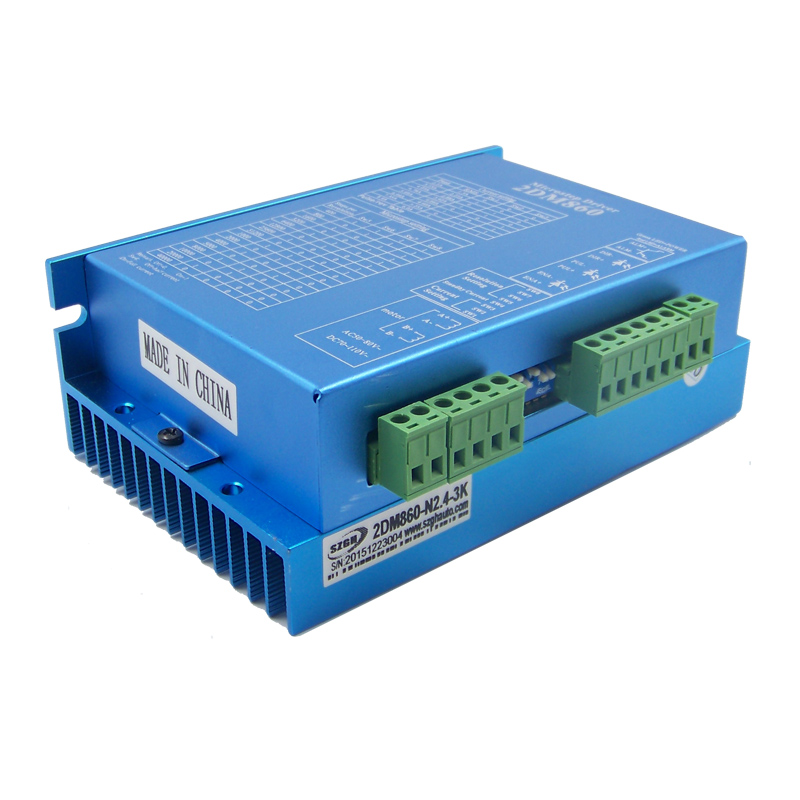

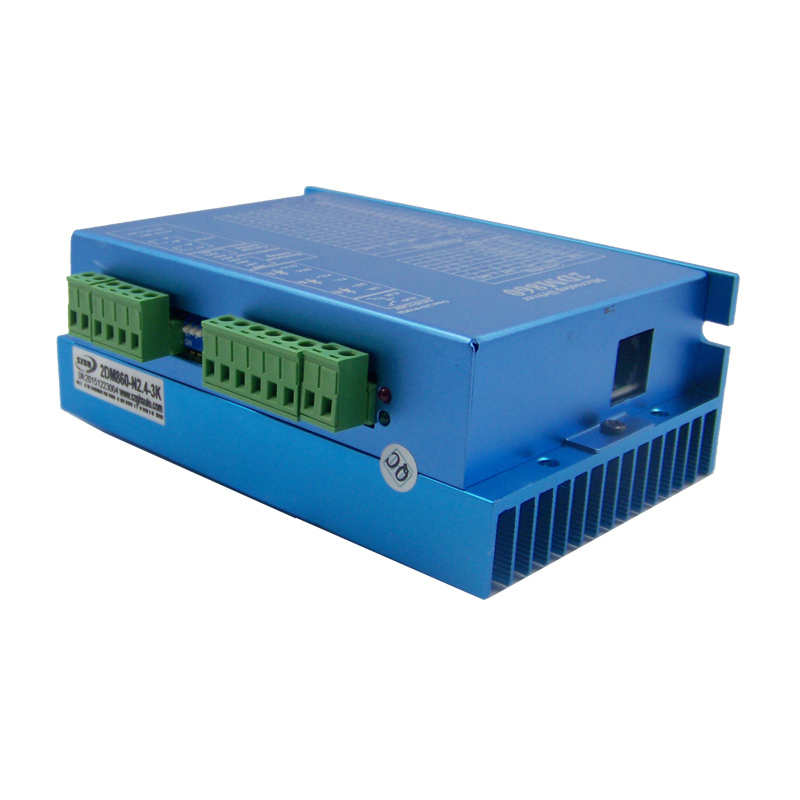

2DM860H цифровий привід крокового двигуна, що використовує найновішу 32-бітну технологію управління DSP, користувач може встановити будь-який діапазон мікрокроку в межах номінального струму, завдяки вбудованим мікротехнологіям, робота драйвера 2DM860H значно покращена та зменшений шум при розподілі кроку. Інтегровано функцію автоматичного налаштування внутрішніх параметрів, а також можна налаштувати оптимальні робочі параметри автоматично для різних двигунів, щоб максимізувати продуктивність.
- Опис
- Характеристики
2-фазний кроковий драйвер, AC30V-80V або DC40V-110VDC
Нова 32-бітна технологія DSP
Оптично ізольовані входи диференціального сигналу (26LS32)
Дуже низький рівень шуму та вібрації
Захист від короткого замикання на виході
Вбудований вентилятор
| Найменування | Мінімальний | Номінальний | Максимальний |
| Вхідна напруга | AC30V/DC40V | AC60V/DC80V | AC80V/DC110V |
| Вихідний струм | 2.1A | – | 8.4A |
| Імпульсна частота керування | 250KHz | ||
| Час вимкнення | 2.5 м/с | ||
| Охолодження | Примусове охолодження за допомогою вентилятора | ||
| Експлуатаційні характеристики | Температура | -10C-65C | |
| Вологість | не нижче 80%RH | ||
| Вібрація | не нижче 5.9m/S | ||
| Вага | 0.60 кг | ||
| Налаштування вихідного струму | |||||
| DIP – перемикач | Ток (A) | ||||
| SW1 | SW2 | SW3 | PEAK | AVE | |
| 0 | 0 | 0 | 2.1A | 1.5A | |
| 1 | 0 | 0 | 3.15A | 2.25A | |
| 0 | 1 | 0 | 4.03A | 2.88A | |
| 1 | 1 | 0 | 4.78A | 3.42A | |
| 0 | 0 | 1 | 3.69A | 4.06A | |
| 1 | 0 | 1 | 6.44A | 4.60A | |
| 0 | 1 | 1 | 7.35A | 5.25A | |
| 1 | 1 | 1 | 8.4A | 6.0A | |
ON:1 OFF:0
| Налаштування мікрокроку | |||||
| DIP – перемикач | Крок/обіг | ||||
| SW5 | SW6 | SW7 | SW8 | ||
| 1 | 1 | 1 | 1 | 400 | |
| 0 | 1 | 1 | 1 | 800 | |
| 1 | 0 | 1 | 1 | 1600 | |
| 0 | 0 | 1 | 1 | 3200 | |
| 1 | 1 | 0 | 1 | 6400 | |
| 0 | 1 | 0 | 1 | 12800 | |
| 1 | 0 | 0 | 1 | 25600 | |
| 0 | 0 | 0 | 1 | 51200 | |
| 1 | 1 | 1 | 0 | 1000 | |
| 0 | 1 | 1 | 0 | 2000 | |
| 1 | 0 | 1 | 0 | 4000 | |
| 0 | 0 | 1 | 0 | 5000 | |
| 1 | 1 | 0 | 0 | 8000 | |
| 0 | 1 | 0 | 0 | 10000 | |
| 1 | 0 | 0 | 0 | 20000 | |
| 0 | 0 | 0 | 0 | 4000 | |
